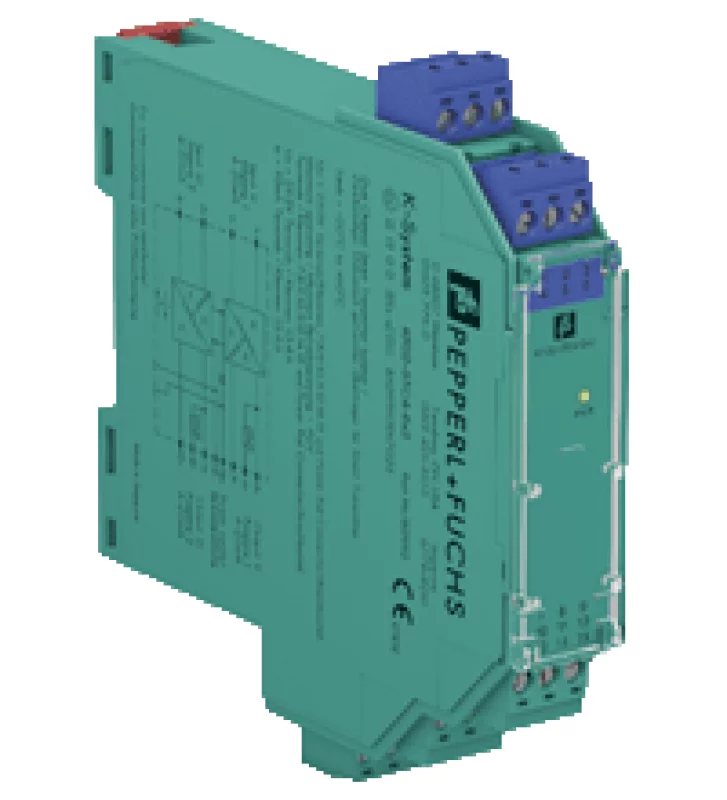

Источник питания KFD2-STC4-Ex2-Y132953

Технический паспорт KFD2-STC4-Ex2-Y132953 Описание оборудования Вход 0/4 мА ... 20 мА  Выход 0/4 мА ... 20 мА (токовая раковина) Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Рассеяние мощности 1,9 Вт Потребляемая мощность Максимум. 2,8 Вт вход соединение клеммы 1+, 3-; 4+, 6- Входной сигнал 0/4 ... 20 мА Доступное напряжение ≥ 16 В при 20 мА, клеммы 1+, 3 Вывод соединение клеммы 7+, 8-; 10+, 11- Выходной сигнал 0/4 ... 20 мА (перегрузка> 25 мА) пульсация Максимум. 50 мкА среднеквадратичного значения Внешнее питание (петля) 11 ... 30 V DC Характеристики переноса Отклонение при 20 ° C (68 ° F), 0/4 ... 20 мА  ≤ 10 мкА вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания Диапазон частот сторона поля на стороне управления: ширина полосы с сигналом 1 В pp 0 ... 7,5 кГц (-3 дБ)  безопасная зона для опасной зоны: ширина полосы с сигналом 1 В SS 0,3 ... 7,5 кГц (-3 дБ) Расчетное время 200 мкс Время нарастания / спада 20 мкс Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 масса 200 г Габаритные размеры 20 x 124 x 115 мм , тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
